Optimizacija dizajna jezgra i šupljina kalupa za svjetlosna sočiva je kritičan proces koji direktno utiče na kvalitet, performanse i isplativost svjetlosnih sočiva. Kao iskusan dobavljač kalupa za lagana sočiva, iz prve ruke sam svjedočio važnosti ispravnih dizajna. Na ovom blogu ću podijeliti neke ključne strategije i razmatranja za optimizaciju dizajna jezgra i šupljina kalupa za lagana sočiva.
Razumijevanje osnova jezgra i šupljine u kalupima za laka sočiva
Prije nego što uđemo u strategije optimizacije, bitno je razumjeti uloge jezgra i šupljine u kalupu za lagana sočiva. Šupljina je negativni prostor u kalupu gdje se rastopljena plastika ubrizgava kako bi se formirao vanjski oblik svjetlosnog sočiva. Jezgro je, s druge strane, dio kalupa koji stvara unutrašnje karakteristike i detalje sočiva. Interakcija između jezgra i šupljine određuje konačni oblik, dimenzije i optička svojstva svjetlosnog sočiva.
Izbor materijala za jezgro i šupljinu
Izbor materijala za jezgro i šupljinu je osnovni korak u optimizaciji. Visokokvalitetni alatni čelici se obično koriste zbog svoje odlične tvrdoće, otpornosti na habanje i toplinske provodljivosti. Na primjer, materijali poput P20 i H13 su popularni izbori u industriji. P20 je poznat po svojoj dobroj obradivosti i pogodan je za manje složene kalupe, dok H13 nudi čvrstoću na visokim temperaturama i idealan je za primjene gdje će kalup biti podvrgnut ubrizgavanju pod visokim pritiskom i brzim ciklusima hlađenja.
Drugo razmatranje je površinska obrada materijala jezgre i šupljina. Glatka površina je ključna za postizanje visokokvalitetnih svjetlosnih sočiva. Poliranje površina jezgre i šupljine do zrcalne završne obrade može smanjiti trenje tokom procesa ubrizgavanja, spriječiti površinske defekte na sočivu i poboljšati ukupnu optičku jasnoću konačnog proizvoda.
Dizajn za optimalno hlađenje
Efikasno hlađenje je od vitalnog značaja za proizvodnju visokokvalitetnih svjetlosnih sočiva. Neravnomjerno hlađenje može dovesti do savijanja, skupljanja i drugih nedostataka na sočivu. Prilikom projektovanja jezgra i šupljine, važno je ugraditi dobro osmišljen sistem hlađenja.
Jedan uobičajeni pristup je korištenje kanala za hlađenje unutar jezgre i šupljine. Ovi kanali se mogu izbušiti ili mašinski obrađivati kako bi rashladna tečnost (obično voda) mogla da teče kroz kalup, uklanjajući toplotu iz rastopljene plastike dok se skrući. Raspored kanala za hlađenje treba pažljivo isplanirati kako bi se osiguralo ravnomjerno hlađenje po cijeloj površini sočiva. Na primjer, u složenom svjetlosnom sočivu sa višestrukim karakteristikama, kanali za hlađenje će možda morati da budu raspoređeni u složeniji obrazac kako bi dosegli sva područja jezgre i šupljine.
Pored rasporeda, prečnik i razmak kanala za hlađenje takođe igraju ulogu u efikasnosti hlađenja. Kanali većeg prečnika mogu omogućiti veće brzine protoka rashladne tečnosti, ali takođe mogu zahtevati više prostora unutar kalupa. Razmak između kanala treba optimizirati kako bi se osiguralo ravnomjerno hlađenje bez stvaranja vrućih tačaka.
Uključivanje uglova promaja
Uglovi promaja su važna karakteristika dizajna u kalupima za lagana sočiva. Ugao promaja je blagi konus koji se dodaje na vertikalne zidove jezgra i šupljine. Ovaj konus olakšava izbacivanje gotove leće iz kalupa nakon što se plastika očvrsne.
Bez odgovarajućih uglova promaja, sočivo se može zaglaviti u kalupu, uzrokujući oštećenje sočiva ili samog kalupa. Preporučeni ugao promaja za kalupe za lagana sočiva obično se kreće od 0,5 do 2 stepena, u zavisnosti od složenosti dizajna sočiva i vrste plastike koja se koristi. Na primjer, sočiva s više podrezivanja ili složene geometrije mogu zahtijevati veće uglove promaja.
Optimizacija sistema gajta
Sistem zatvaranja je odgovoran za isporuku rastopljene plastike iz mašine za ubrizgavanje u jezgro i šupljinu kalupa. Optimizirani sistem zatvaranja može poboljšati protok plastike, smanjiti stvaranje linija zavarivanja i osigurati ujednačeno punjenje kalupa.
Dostupno je nekoliko tipova gejt sistema, uključujući direktne kapije, kapije sa iglama i kapije za podmornice. Izbor sistema za zatvaranje zavisi od veličine, oblika i složenosti svetlosnog sočiva. Za male - do - srednje veličine sočiva, zatvarači za igle su često dobar izbor jer pružaju malu, čistu ulaznu tačku za plastiku i mogu se lako odrezati nakon procesa oblikovanja.
Lokacija kapije je također ključna. Postavljanje kapije u pravi položaj može osigurati da plastika ravnomjerno teče kroz jezgro i šupljinu, izbjegavajući zamke zraka i druge nedostatke. Na primjer, u laganom sočivu složenog oblika, kapija će možda morati biti smještena na mjestu gdje se plastika može raširiti i učinkovito ispuniti sve kutove kalupa.
Simulacija i testiranje
Prije finalizacije dizajna jezgra i šupljine, preporučuje se korištenje softvera za simulaciju za analizu procesa brizganja. Alati za simulaciju mogu predvidjeti kako će rastopljena plastika teći kroz jezgro i šupljinu, gdje se mogu pojaviti potencijalni defekti i kako će funkcionirati sistem hlađenja.
Pokretanjem simulacija, dizajneri mogu izvršiti prilagođavanja projektnih parametara, kao što su sistem zatvaranja, kanali za hlađenje i uglovi promaja kako bi optimizirali proces oblikovanja. Na primjer, ako simulacija pokaže da postoje područja visokog tlaka ili neravnomjernog hlađenja, dizajn se može modificirati kako bi se riješili ovi problemi.
Osim simulacije, bitno je i fizičko testiranje prototipnih kalupa. Testiranje omogućava procjenu performansi kalupa u stvarnom svijetu, uključujući kvalitet proizvedenih svjetlosnih sočiva, lakoću izbacivanja i ukupno vrijeme ciklusa. Na osnovu rezultata ispitivanja, mogu se izvršiti daljnja poboljšanja dizajna jezgre i šupljine.
Dizajn za jednostavno održavanje
Dobro dizajniran kalup za lagana sočiva trebao bi biti lak za održavanje. Ovo uključuje razmatranja kao što su pristup jezgru i šupljini radi čišćenja, inspekcije i popravke. Na primjer, kalup bi trebao biti dizajniran na način koji omogućava lako uklanjanje i zamjenu dotrajalih komponenti.
Redovno održavanje jezgre i šupljine važno je da bi se osigurala dugoročna izvedba kalupa. To može uključivati čišćenje površina, provjeru znakova habanja ili oštećenja i nanošenje zaštitnih premaza ako je potrebno.
Zaključak
Optimizacija dizajna jezgra i šupljine kalupa za lagana sočiva je višestruki proces koji zahtijeva pažljivo razmatranje različitih faktora. Od odabira materijala i dizajna sistema za hlađenje do optimizacije sistema i planiranja održavanja, svaki korak igra ključnu ulogu u proizvodnji visokokvalitetnih svjetlosnih sočiva.

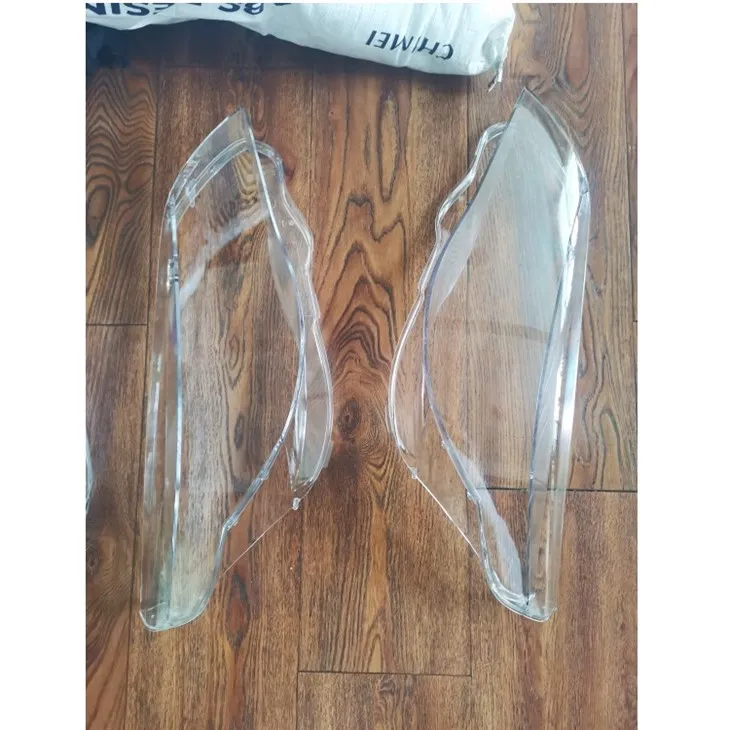

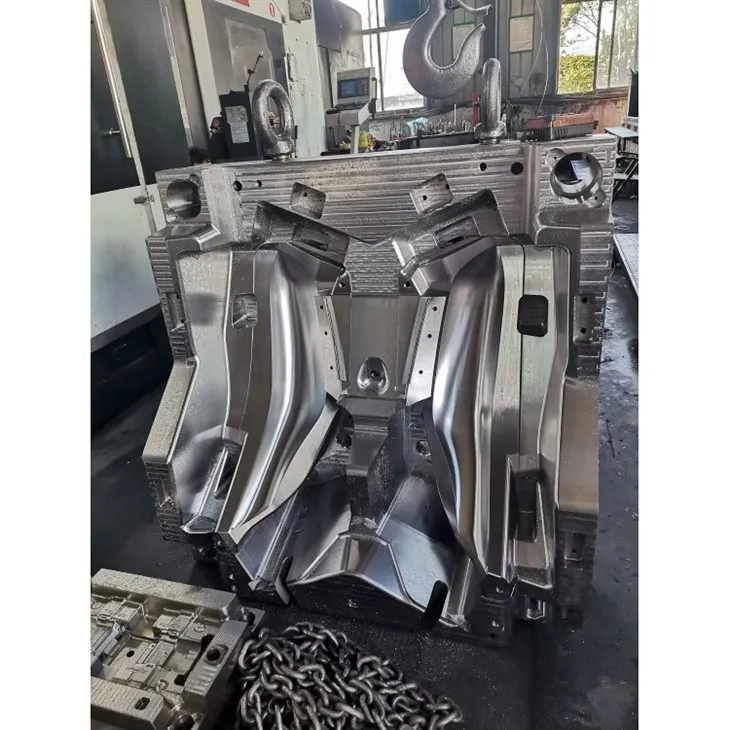

Kao dobavljač kalupa za lagana sočiva, posvećeni smo pružanju naših kupaca najboljim dizajnom kalupa u klasi. Ako ste na tržištu zaKalup za farove,Kalup za farove, iliKalup za farove, pozivamo Vas da nas kontaktirate radi detaljnijeg razgovora. Naš tim stručnjaka blisko će sarađivati s vama kako bi razumjeli vaše specifične zahtjeve i razvili prilagođeno rješenje kalupa koje zadovoljava vaše potrebe.
Reference
- Throne, JL (1996). Reologija i obrada plastike. Marcel Dekker.
- Rosato, DV, & Rosato, DV (2000). Priručnik za injekcijsko prešanje. Kluwer Academic Publishers.
- Osswald, TA, i Turng, L. - S. (2007). Priručnik za injekcijsko prešanje. Hanser Publishers.
