Kao posvećeni dobavljač kalupa za hlađenje zraka, uzbuđen sam što mogu podijeliti s vama složene procese obrade koji su uključeni u stvaranje ovih bitnih komponenti. Proizvodnja kalupa za hlađenje zraka je putovanje u više koraka koje kombinira naprednu tehnologiju, precizno inženjerstvo i visokokvalitetne materijale kako bi se osiguralo da konačni proizvod ispunjava najviše standarde.
Faza projektovanja
Prvi i možda najvažniji korak u procesu obrade kalupa za hlađenje zraka je faza dizajna. Ovdje se kreira nacrt kalupa, uzimajući u obzir specifične zahtjeve hladnjaka zraka. Dizajneri koriste softver za kompjutersko projektovanje (CAD) za razvoj 3D modela kalupa. Ovaj model omogućava detaljnu vizualizaciju finalnog proizvoda, omogućavajući inženjerima da rano identifikuju potencijalne probleme.
Tokom procesa projektovanja pažljivo se razmatraju faktori kao što su oblik i veličina komponenti hladnjaka za vazduh, vrsta plastičnog materijala koji će se koristiti i potreban obim proizvodnje. Na primjer, ako je hladnjak zraka dizajniran sa složenim krivuljama i finim detaljima, dizajn kalupa mora biti u stanju da precizno replicira ove karakteristike. Dodatno, dizajn treba optimizirati protok plastike tokom procesa ubrizgavanja kako bi se osiguralo jednolično punjenje šupljine kalupa.
Odabir materijala
Nakon što je dizajn finaliziran, sljedeći korak je odabir odgovarajućeg materijala za kalup. Izbor materijala ovisi o nekoliko faktora, uključujući očekivani vijek trajanja kalupa, vrstu plastike koja se ubrizgava i obim proizvodnje. Uobičajeni materijali koji se koriste za kalupe za hlađenje zraka uključuju alatne čelike kao što su P20, H13 i S7.
Alatnim čelicima se daje prednost zbog njihove visoke čvrstoće, tvrdoće i otpornosti na habanje. P20 je prethodno kaljeni čelik koji je pogodan za srednje serije proizvodnje i nudi dobru obradivost. H13, s druge strane, je alatni čelik za vruću obradu koji može izdržati visoke temperature i idealan je za proizvodnju velikih količina. S7 je čelik otporan na udarce koji se često koristi za kalupe koji zahtijevaju visoku žilavost.
Operacije obrade
CNC glodanje
Glodanje sa kompjuterskom numeričkom kontrolom (CNC) je jedna od primarnih operacija obrade koja se koristi u proizvodnji kalupa za hlađenje vazduha. U CNC glodanju, rezni alat se koristi za uklanjanje materijala iz radnog komada prema specifikacijama dizajna. CNC mašina je programirana sa 3D modelom kreiranim u fazi projektovanja, omogućavajući preciznu i ponovljivu obradu.
CNC glodanje može stvoriti složene oblike i karakteristike na kalupu, kao što su kanali za hlađenje, rupe za igle za izbacivanje i cjelokupni oblik šupljine. Alati za rezanje koji se koriste u CNC glodanju dolaze u različitim oblicima i veličinama, a izbor ovisi o specifičnim zahtjevima operacije obrade. Na primjer, krajnja glodala se koriste za opće operacije glodanja, dok se kuglasta glodala koriste za obradu zakrivljenih površina.
Električna obrada (EDM)
Električna obrada ili EDM je još jedan važan proces u proizvodnji kalupa za hlađenje zraka. EDM se koristi za stvaranje složenih i detaljnih karakteristika koje je teško ili nemoguće postići tradicionalnim metodama obrade. U EDM-u se električna struja koristi za erodiranje materijala iz radnog komada.
Postoje dvije glavne vrste EDM-a: žičana EDM-a i potopljena EDM-a. Žičani EDM koristi tanku žičanu elektrodu za rezanje materijala, dok EDM za potapanje koristi elektrodu prilagođenog oblika za stvaranje šupljine u radnom komadu. EDM je posebno koristan za stvaranje oštrih uglova, dubokih šupljina i finih detalja u kalupu.
Brušenje
Brušenje je završna operacija koja se koristi za postizanje potrebne završne obrade površine i točnosti dimenzija kalupa. Nakon grubih operacija obrade, kao što su CNC glodanje i EDM, površina kalupa može imati određene hrapavosti i nepravilnosti. Brušenje uklanja ove nedostatke i stvara glatku površinu.
Postoje različite vrste operacija brušenja, uključujući površinsko brušenje, cilindrično brušenje i unutrašnje brušenje. Površinsko brušenje se obično koristi za završnu obradu ravnih površina kalupa, dok se cilindrično brušenje koristi za okrugle komponente. Unutrašnje brušenje se koristi za završnu obradu unutrašnjih površina rupa i šupljina.
Toplinska obrada
Toplinska obrada je kritičan korak u proizvodnji kalupa za hlađenje zraka. Koristi se za poboljšanje mehaničkih svojstava materijala kalupa, kao što su tvrdoća, čvrstoća i žilavost. Proces toplinske obrade uključuje zagrijavanje kalupa na određenu temperaturu, a zatim ga hlađenje kontroliranom brzinom.
Najčešći procesi termičke obrade alatnih čelika koji se koriste u kalupima za hlađenje zraka su kaljenje i kaljenje. Kašenje uključuje zagrijavanje čelika na visoku temperaturu, a zatim ga brzo hlađenje u mediju za gašenje, kao što je ulje ili voda. Ovaj proces očvršćava čelik, ali ga čini i krhkim. Zatim se vrši kaljenje kako bi se smanjila lomljivost i poboljšala žilavost čelika.
Obrada površine
Površinska obrada se primjenjuje na kalup kako bi se poboljšale njegove performanse i izdržljivost. Jedan od najčešćih površinskih tretmana je hromiranje. Kromiranje pruža tvrdu površinu otpornu na habanje koja smanjuje trenje i sprječava koroziju. Također olakšava čišćenje i održavanje kalupa.
Druga mogućnost površinske obrade je nitriranje. Nitriranje uključuje difuziju dušika u površinu čelika kako bi se formirao sloj tvrdog nitrida. Ovaj sloj poboljšava otpornost na habanje, tvrdoću i čvrstoću kalupa na zamor.
Montaža i testiranje
Nakon što su svi procesi obrade i obrade završeni, sastavljaju se pojedinačne komponente kalupa za hlađenje zraka. Proces montaže zahtijeva pažljivo poravnavanje i postavljanje komponenti kako bi se osiguralo pravilno funkcioniranje kalupa. Nakon što je sastavljen, kalup se testira kako bi se provjerio njegov učinak.
Proces testiranja uključuje provjeru točnosti dimenzija, protoka plastike tokom procesa ubrizgavanja i izbacivanja gotovih dijelova. Svi problemi ili nedostaci identifikovani tokom faze testiranja se ispravljaju pre nego što se kalup pošalje kupcu.
Povezani proizvodi od kalupa

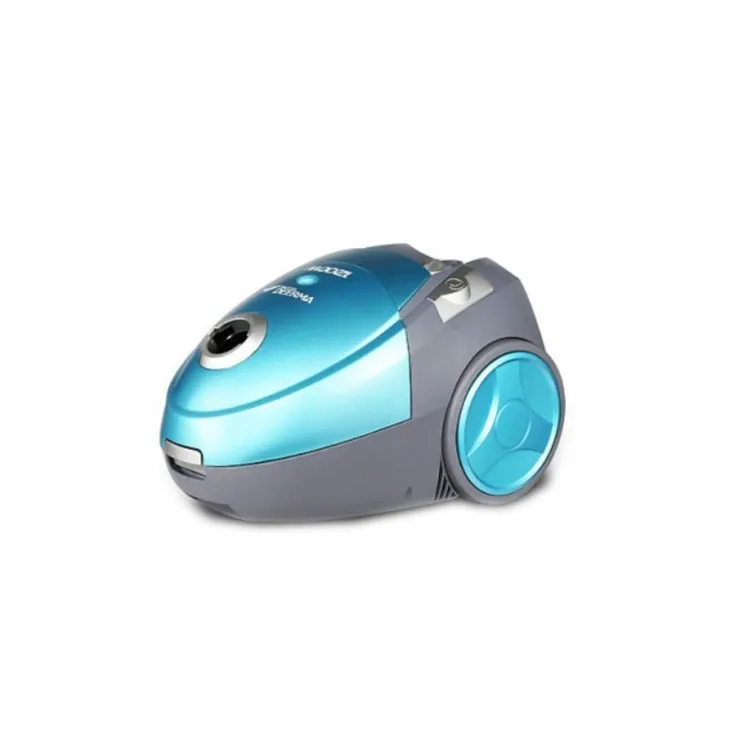

Osim kalupa za hlađenje zraka, nudimo i širok asortiman drugih kalupa za kućne aparate. Možete istražiti našeKalup za klima uređaj za domaćinstvo,Kalup za usisivač, iMini kalup za veš mašinu. Ovi proizvodi se također proizvode po istim standardima visokog kvaliteta i naprednim procesima obrade.
Zaključak
Procesi obrade kalupa za hlađenje zraka su složeni i zahtijevaju visok nivo stručnosti i preciznosti. Od početne faze dizajna do finalnog testiranja, svaki korak igra ključnu ulogu u osiguravanju kvaliteta i performansi kalupa. Kao profesionalni dobavljač kalupa za hlađenje zraka, posvećeni smo pružanju naših kupaca najboljim kalupima u klasi koji ispunjavaju njihove specifične zahtjeve.
Ako ste zainteresovani za naše kalupe za hlađenje vazduha ili bilo koji od naših drugih kalupa za kućne aparate, pozivamo vas da nas kontaktirate radi detaljnijeg razgovora. Naš tim stručnjaka spreman je da Vam pomogne u pronalaženju savršenog rješenja za Vaše proizvodne potrebe.
Reference
- "Priručnik za inženjere alata i proizvodnje", Društvo inženjera proizvodnje.
- "Moderna tehnologija obrade", John Wiley & Sons.
- "Plastic Injection Moulding Handbook", Hanser Publications.
